수밀시험의 개요

도시의 발달은 생활 오폐수를 증가시켜 하수 처리장의 건설과 함께 오수관의 중요성을 인식하게 되었습니다. 지하에 매설된 우/오수관로 내부상태를 확인시 CCTV 카메라 로봇의 촬영을 통하여 조사할 수 있으나, 관접합부의 누수확인이 어렵다는 단점이 있습니다.

오수관 접합부의 불량은 오수가 외부로 유출되어 지하수 및 토양을 오염시키고, 또한 지하수가 오수관 내부에 유입되어 오수량이 증가되고 농도의 저하로 인해 박테리아가 소멸되어 오수처리 기능이 저하되고, 오수처리 비용이 증가되는 등 문제점이 발생되고 있습니다.

관접합부의 수밀검사를 통하여 부실시공을 방지하고 시공관리를 철저히하여 국가경쟁력을 키우는데 목적이 있습니다.

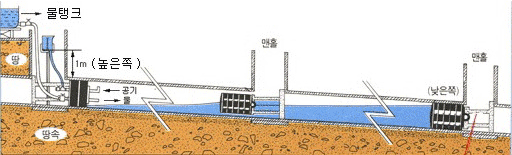

1개 시험구간은 맨홀과 맨홀사이로 하며 검사 전에 관거내부를 청소하고 지하수위가 관거바닥보다 낮게 유지되도록 조치한 다음 시험을 하며, 누수시험 절차는 다음과 같다.

관로의 낮은 쪽 끝, 필요에 따라 지관에도 전수압에 견딜 수 있는 마개를 끼운다. 파이프의 이동을 막기 위해 버팀목이 필요할 수 있다.
높은 쪽의 끝에도 이와 유사한 마개나 버팀목을 설치하되, 호스나 수직파이프를 용이하게 세울 수 있도록 한다.
기포가 차지 않도록 물을 채운다.
수직시험관에 필요수위까지 물을 채운다.
관로가 포화될 때까지 최소한 30분동안 방치한다.
30분 후 다시 수직시험관의 수두가 1.0m를 유지하도록 물을 채운 후 10분 이상에 걸쳐 수직시험관의 수두 1.0m를 유지하는데 필요한 물의 양을 측정한다. 수직시험관은 5분 간격으로 꼭대기까지 차야한다. 물의 누수량은 직경 1m파이프의 경우 길이 1m당 1ℓ/hr가 넘어서는 안된다.

관경(mm)	250	300	350	400	450	500	600	700	800	1000
허용량(ℓ/m)	0.042	0.05	0.058	0.067	0.075	0.083	0.1	0.117	0.133	0.167
검사기간(분)	10

규격	1m당 물의 양	60m 기준	물채움 시간
300ø	0.07m³	4.2m³	25~40분
400ø	0.125m³	7.5m³	45~70분
450ø	0.159m³	9.5m³	60~90분
500ø	0.196m³	11.8m³	70~110분
600ø	0.283m³	17m³	100~140분
700ø	0.384m³	23m³	140~180분
800ø	0.502m³	30m³	180~230분

관로내 검사기 설치부분 양쪽을 청소.
공기 파이프를 위쪽에 설치하여 물 주입시 공기가 잘 빠지도록 한다.
수밀 시험기에 공기 주입시 적정공기 압력표를 참조하여 필히 계기를 확인한다. (버팀목 대용 볼트를 조인다)
물을 서서히 주입하여 관로 내에 기포가 차지 않도록 한다.
물이 차서 공기 파이프로 나오면 약간의 물을 빼서 내부의 압력을 최소화한다.
수압에 의하여 수밀시험관에 물이 가득하면 30분 이상 콘크리트관이 포화되도록 방치한다.

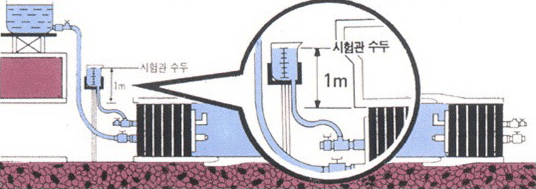

수밀시험관의 수두와 관로 상단부를 1m되도록(위 그림) 유지하며, 줄어든 물을 채워준 후 5분 간격으로 10분동안 누수 허용량 이상 줄지 않을 경우 합격으로 한다.
